Produktdetails:
Zahlung und Versand AGB:
|
| Werkzeugwechselmethode: | Handbuch | Klemmkraft: | N 1000 |
|---|---|---|---|
| Kompatibilität mit dem Werkzeuggewicht: | Bis zu 2 kg | Gewicht der Werkzeugplatte: | 00,6 kg bis 1,6 kg |
| Höchstlast-Kapazität: | 50 kg | Anzahl der Werkzeugpositionen: | 6 |
| Art der Ware: | Mechanischer Werkzeugwechsler | Maximaler Werkzeugdurchmesser: | 100 mm |
| Sicherheitsmerkmale: | Verriegelungsmechanismus | Montageverfahren: | Schraubbefestigung |
| Betriebstemperatur: | 0-80°C | ||
| Hervorheben: | Roboter-Werkzeugwechsler mit hoher Momentkapazität,Industrielle Roboter-Werkzeugwechselmaschine mit Schnellwechsel,SQC-A Roboter-Werkzeugwechsler |
||
Hervorragende Leistung
SQC-A automatische Werkzeugwechsler verfügen über ein Schutzsystem, das sicherstellt, dass das Werkzeug auch bei Druckabfall befestigt bleibt.
● Ausfallsichere Verriegelung minimiert die Kolbenkraft und sichert die Werkzeugplatte bei Luftausfall
● Hohe Drehmomentbelastung wird durch den übergroßen Kolben und die externe Klemmverriegelung unterstützt
● Alle Arbeitselemente sind aus gehärtetem Edelstahl gefertigt
● Manuelle Übersteuerung ohne Federwiderstand möglich
● Reduziert die für Wartung und Werkzeugwechsel benötigte Zeit
● Erhöht die Betriebssicherheit durch Automatisierung

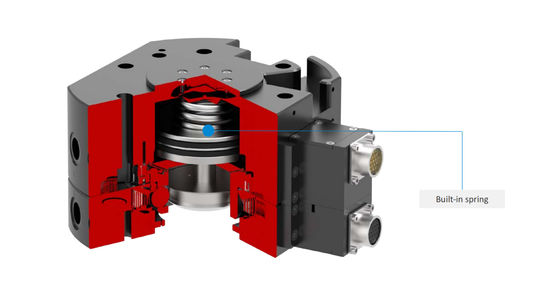

Optionale Feder
SQC-A kann eine eingebaute Feder enthalten, die als Sicherheitsmechanismus dient.
● Erhöht die Verriegelungsstärke des Wechslers
● Feder verhindert das Herunterfallen des Werkzeugs bei Luftunterbrechung und ergänzt das ausfallsichere Design
Modell- und technische Parameter
| Modell | Empfohlenes Handhabungsgewicht[Kg] | Haltekraft (5,5 bar)[N] | Wiederholgenauigkeit [mm] | Gewicht der Grundplatte [kg] | Gewicht der Werkzeugplatte [kg] | Max. Moment My/Mx[Nm] | Max. Moment Mz[Nm] | Luftanschlussgewinde Pneumatische Durchfuhrung |
| SQC-1A | 1.4 | 170 | 0.01 | 0.04 | 0.03 | 2.75 | 3.43 | 4-M5 |
| SQC-5A | 8 | 690 | 0.02 | 0.29 | 0.15 | 37 | 50 | 6-M5 |
| SQC-11A | 16 | 1100 | 0.02 | 0.14 | 0.09 | 76 | 105 | 6-M5 |
| SQC-20A | 25 | 2300 | 0.02 | 0.51 | 0.33 | 170 | 218 | 12-M5 |
| SQC-21A | 25 | 2300 | 0.02 | 0.51 | 0.33 | 170 | 229 | 8-G1/8″ |
| SQC-40A | 50 | 4500 | 0.02 | 1.12 | 0.61 | 673 | 673 | 8-G1/8″ |
| SQC-41A | 50 | 4500 | 0.02 | 1.4 | 0.7 | 473 | 649 |
6-G3/8″ 4-G1/8″ |
| SQC-60A | 75 | 7400 | 0.02 | 1.3 | 0.7 | 586 | 315 | 8-G1/8″ |
| SQC-71A | 79 | 8100 | 0.02 | 1.86 | 1.34 | 1188 | 840 | 8-G1/4″ |
| SQC-76A | 100 | 12000 | 0.02 | 2.3 | 1.4 | 1625 | 2100 | 5-G3/8″ |
| SQC-110A | 150 | 12000 | 0.02 | 4 | 2.1 | 2350 | 2350 | 8-G3/8″ |
| SQC-150A | 200 | 16000 | 0.02 | 4.85 | 2.75 | 4075 | 1840 | 10-G3/8″ |
| SQC-160A | 300 | 31000 | 0.02 | 6.45 | 2.9 | 7165 | 3810 |
5-G3/8″ 4-G1/2″ |
| SQC-300A | 450 | 35000 | 0.02 | 11.86 | 7.34 | 9870 | 8450 | 10-G3/8″ |
